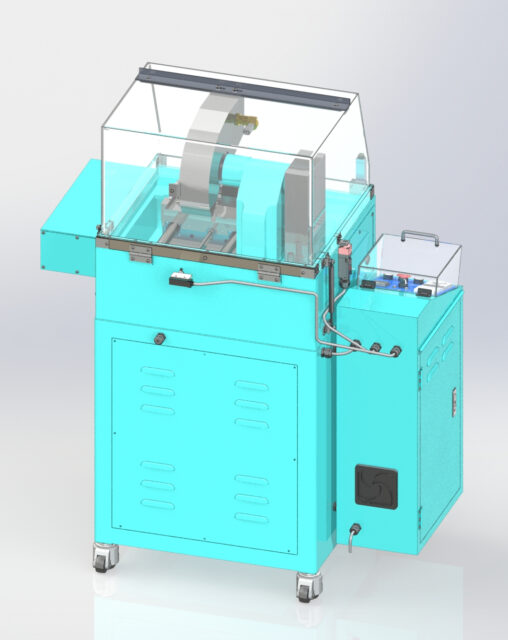

RCA-297
リファイン・カット・スーパー、オートRev.
バイス・テーブルが上下に可動し、XYZの三方向に移動ができる精密切断機
テーブル送り速度を幅広い範囲で設定できる自動送り装置
切断後に自動で切断開始位置に戻ってくる自動戻り機能
〈特徴〉
・戻り（リバース）時も砥石に注水し試料への摩擦を低減。
・制御（操作）部を一ヶ所（ボックス）に集約し安全操作性がアップ。
・距離設定は見易いデジタル表示、ジョグダイヤルで簡単操作。
・カスタマイズ対応にも十分考慮された切断機です。
テーブル送り速度を幅広い範囲で設定できる自動送り装置
切断後に自動で切断開始位置に戻ってくる自動戻り機能
〈特徴〉
・戻り（リバース）時も砥石に注水し試料への摩擦を低減。
・制御（操作）部を一ヶ所（ボックス）に集約し安全操作性がアップ。
・距離設定は見易いデジタル表示、ジョグダイヤルで簡単操作。
・カスタマイズ対応にも十分考慮された切断機です。
製品仕様
電源
三相200V
モータ出力
2.2kW
回転数
2250rpm(50Hz)
2700rpm(60Hz)
2700rpm(60Hz)
切断砥石
（最大取付サイズ）
（最大取付サイズ）
外径255mm
内径25.4、31.7mm
内径25.4、31.7mm
バイス
90又は120mm汎用バイス
(二連横送り付)
横移動距離60mm(目盛0.1mm)
(二連横送り付)
横移動距離60mm(目盛0.1mm)
テーブル移動方法
手動、自動(前進、後退)
手動(上下)
手動(上下)
テーブル移動距離
前後150mm、上下50mm
自動距離設定(10～150mm)
自動距離設定(10～150mm)
送りモータ出力
60W
送り速度
3.2～160mm/min
(0.1mm毎に設定可)
(0.1mm毎に設定可)
戻り速度
160mm/min
送り停止装置
終端で自動停止後自動後退
循環冷却タンク
36L (キャビネット内蔵、前面引出式)
ポンプモータ出力
60W
安全機能
フード開時及び前面扉開時、砥石回転停止
寸法
W1140×D815×H1420
重量
235kg
